FMVのハードディスク交換(写真付き)

それでは実際にHDDの交換方法を写真付きで解説していきたいと思います。

DVDドライブを取り外すまでは、こちらの記事を参照してください。

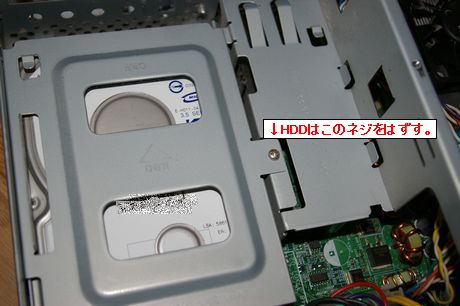

DVDドライブを取り外すとHDDが見えてきます。写真の右側のネジ(一箇所)をはずし、金属ケース毎取り外します。
HDDのとりはずし

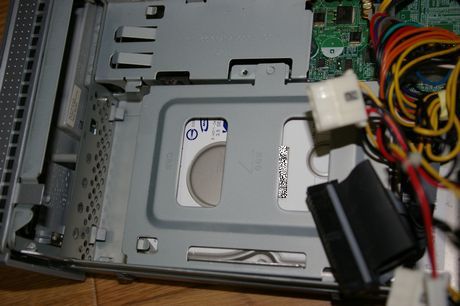

HDDに接続されているIDEケーブルと電源ケーブルを取り外さないと、取り外しづらいので、先に取り外しておきます。IDEケーブルは下の写真のコネクタ部分についている黒いタブのようなものをつかみHDDと水平方向(写真の右方向)に横に引っ張って取り外します。電源の白のコネクタはコネクタ部分をもってはずします。(私はケーブル部分をひっぱりましたが)
スペースが狭いく、どちらも硬いので左右にクネクネしながゆっくりとはずしてください。強引にやるとコネクタ部分のピンが曲がります。この作業のときだけは慎重にやってください。
ケーブルのとりはずし
取り外したら、写真の右方向にスライドさせHDDを取り外します。

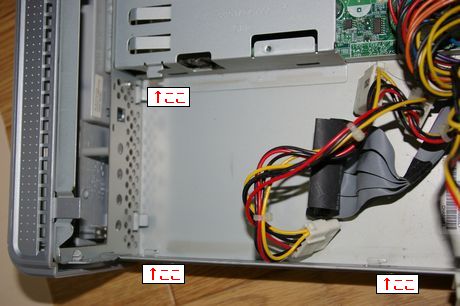

HDDは下の写真の三箇所で固定されていまので、上に持ち上げられまで、右にスライドして取り外してください。(結構電源ケーブルが邪魔でスライドさせずらいです)
ひっかかり

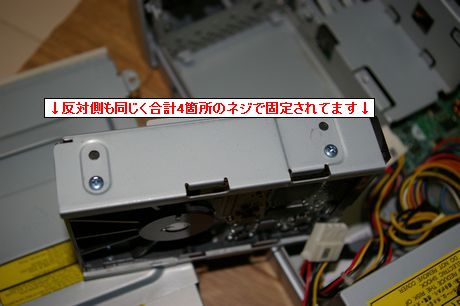

HDDは金属のケースに固定されていますので、4箇所のネジをはずして、新しいHDDと取り替えてください。
ケースの取り外し

HDDのコネクタ接続部分

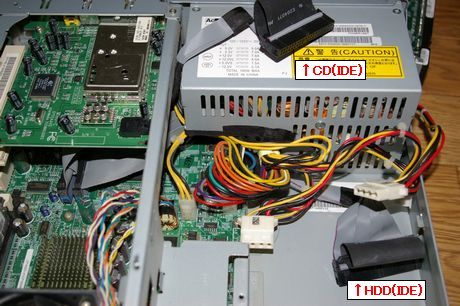

IDEのケーブルは2本、下の写真のマザーボードの右側からきているケーブルがマスターでHDDに接続します。左側がスレーブでDVDドライブに接続します。
IDEケーブル

12Vの電源ケーブルは3本ありますが、1つは使用しません。どれをさしても問題ありまんが、CN2がHDDで、CN4をDVDドライブの電源のソケットに接続します。
12V電源ケーブル

後は取り外しの逆を行っていけばHDDの交換作業は終了です。
ケーブルの接続

お疲れ様でした。
